Pembongkaran Kopling

PEMBONGKARAN UNIT KOPLING

1.      PEDAL KOPLING

a)      Ukur tinggi clutch pedal, bila tidak sesuai dengan standarnya maka lakukan langkah berikut:

Ø  Kendorkan lock nut pada stoopes lalu putar stoopes untuk menyetel tinaggi pedal sesuai dengan standarnya.

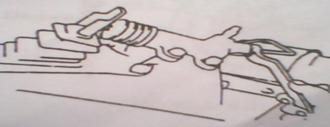

Gambar. 3.1 menyetel cluteh pedal

b)      Periksa clutch pedal free play

Gambar 3.2 clutch pedal free play

c)Periksa kolonggaran (Clearence)

Gambar.3.3 Kelonggaran (Clearence)

2.      MASTER SILINDER

1)      Pembobgkaran

1)      Keluarkan atau kuras minyak kopling

Gambar.3.4 mengelurkan minyak kopling

2)      Kopling dan selang kopling dilepas

3)      Kopling dan pen klevis dilepas

4)      Tangki baud pengikat dan cincinnya dilepas

Gambar.3.5 Tangki baud pengikat dan cincinnya

5)      Sanp ring dilepas

Gambar.3.6 Snap ring

6)      Kelurkan batang pendorong

7)      Kelurkan piston dari silinder

Gambar.3.7 Piston didalam silinder

2)      Pemeriksaan

1)      Periksa apakah pada silinder ada karatnya

2)      Periksa piston dari kemungkinan aus atau bocor

3)      Periksa kemungkina kebocoran pada silinder

3)      Pemasangan

1)      Oleskan gemuk dan pasangkan piston dalam silinder

Gambar.3.8 Memasang piston

2)      Pasang snap ring dan karet penutup debu

                Gambar.3.9 Memasang snap ring dan karet penutup debu

3)      Tangki cadangan dipasangkan

Gambar.3.10 Memasang tangki cadangan

4)      Pasang mater silinder pada dudukannya

5)      Pasang slang pada master silinder

Gambar.3.11 Memasang slang pada master silinder

6)      Setelah dibersihkan,isilah master silinder dengan minyak rem kemudian buang udara palsunya

7)      Stel pedal kopling

Gambar.3.12 Menyetel pedal kopling

3.      SILINDER PEMBEBAS

a)      Pembongkaran

2)      Batang pendorong dilepas

3)      Karet penutup debu dilepas

4)      Melespaskan piston

Gambar.3.13 Melepas piston

b)      Pemeriksaan

1)      Periksa apakah ada keausan pada batang pendorong

2)      Perksa apakah karet penutup sidah aus

3)      Periksa apakah daya pegas masik baik

Gambar.3.14 Memeriksa daya pegas

c)      Pemasangan

1)      Pasang piston

Gambar.3.15 Memasang piston

2)      Pasang karet dan batang pendorong

Gambar.3.16 Memasang karet dan batang pendorong
